Chip (SOIC8) Módulo K5 bocina (PostBus)

Microchip con encapsulado SOIC-8 de DC-Car.

El módulo K5 proporciona el típico tono triple de las bocinas de los autobuses suizos PostBus. Se puede elegir entre una y dos secuencias de tonos.

El módulo de sonido se activa y desactiva con la salida del módulo de sonido del decoder DC-Car, es necesaria una resistencia de 1KΩ, o con un sensor hall.

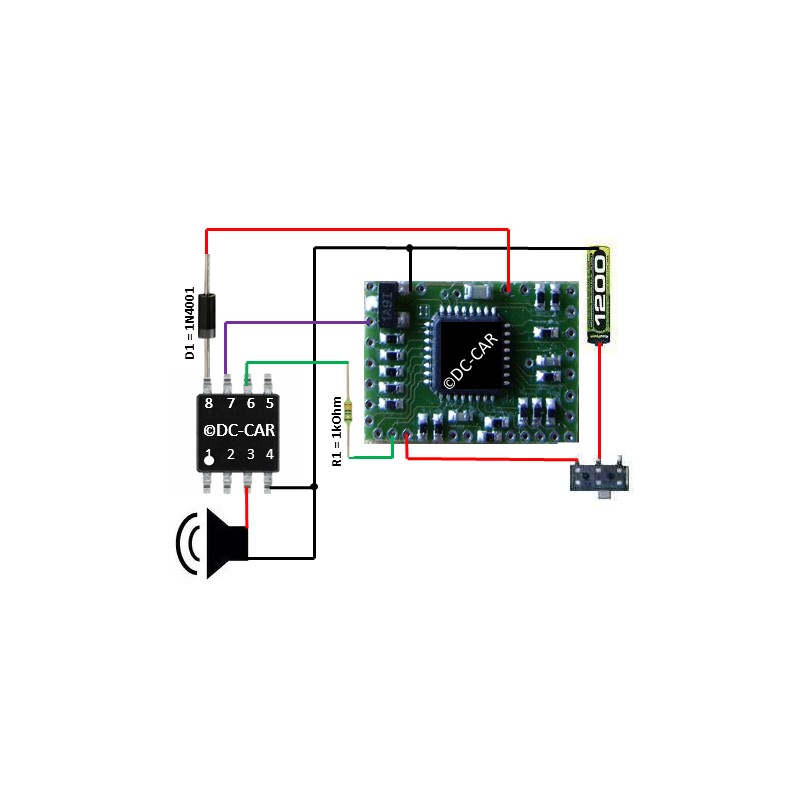

En el esquema de ejemplo, la salida de luz 2 define la repetición de las secuencias de tonos. Se puede utilizar cualquier otra salida de luz constante. Si se usa una salida tipo flash, se deben modificar las CVs para que la salida sea continua (sin parpadeo).

Si no se desea conmutación manual, se puede conectar el pin 7 del módulo de sonido con el cable negativo, o se puede dejar sin conectar.

PIN 1: (Sin uso)
PIN 2: (Sin uso)
PIN 3: Altavoz +
PIN 4: Negativo (alimentación)
PIN 5: (Sin uso)
PIN 6: Inicio de secuencia
PIN 7: Conmutación entre 1 y 2 secuencias de tono
PIN 8: Positivo (3'5 / 5 V DC)
