Mòduls de so (SOIC8)

Xip (SOIC8) Mòdul K5 botzina (PostBus)

SOIC8-K5

Nou producte

So de botzina de bus suís (Postauto)

Més detalls

8,26 €

Especificacions

Voltatge de funcionament3'5/5 V (cc)

Més informació

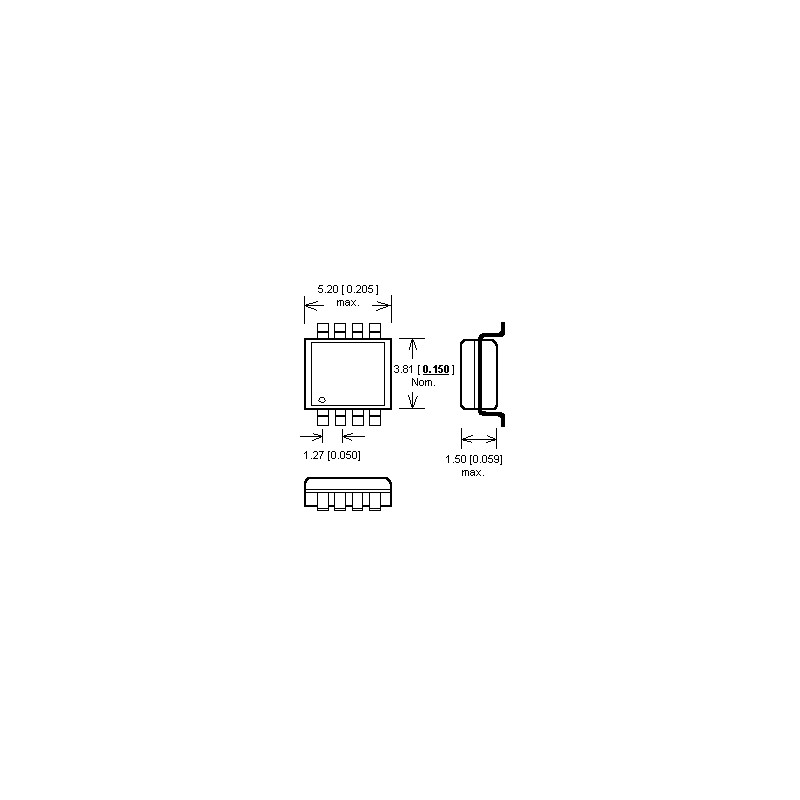

Microxip amb encapsulat SOIC-8 de DC-Car.

El mòdul K5 proporciona el típic to triple de les botzines dels autobusos suïssos Postbus. Es pot triar entre una i dues seqüències de tons.

El mòdul de so s'activa i desactiva amb la sortida del mòdul de so del decoder DC-Car, és necessària una resistència de 1KΩ, o amb un sensor hall.

En l'esquema d'exemple, la sortida de llum 2 defineix la repetició de les seqüències de tons. Es pot utilitzar qualsevol altra sortida de llum constant. Si s'usa una sortida tipus flash, s'han de modificar les CVs perquè la sortida sigui contínua (sense parpelleig).

Si no es desitja commutació manual, es pot connectar el pin 7 del mòdul de so amb el cable negatiu, o es pot deixar sense connectar.

PIN 1: (Sense ús)
PIN 2: (Sense ús)
PIN 3: Altaveu +
PIN 4: Negatiu (alimentació)
PIN 5: (Sense ús)
PIN 6: Inici de seqüència
PIN 7: Commutació entre 1 i 2 seqüències de to
PIN 8: Positiu (3'5 / 5 V cc)
