Chip (SOIC8) Módulo K2 sirenas

Microchip con encapsulado SOIC-8 de DC-Car.

El módulo K2 proporciona dos tonos de sirena (Martin horn) según DIN 14610. Se puede alternar entre una secuencia de tonos bajos (carretera) y una secuencia de tonos altos (ciudad). También hay un modo de mezcla automática.

El módulo de sonido se activa y desactiva con la salida del módulo de sonido del decoder DC-Car, es necesaria una resistencia de 1KΩ.

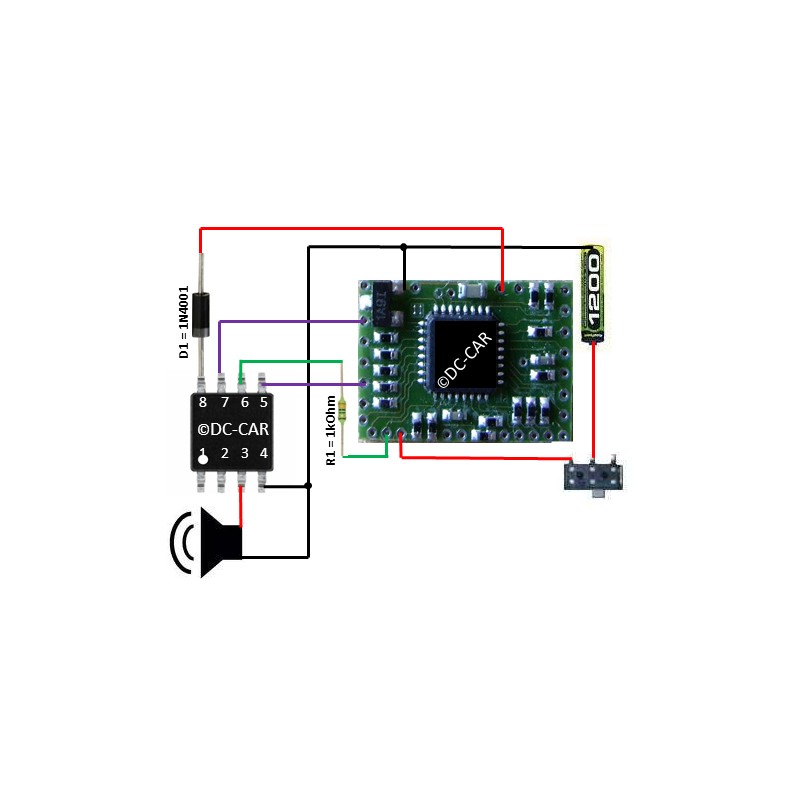

En el esquema de ejemplo, la salida de luz 2 alterna manualmente entre ambos modos (carretera y ciudad). Y al activar la salida de luz 3 ambos modos se van alternando automáticamente. Se puede utilizar cualquier otra salida de luz constante. Si se usa una salida tipo flash, se deben modificar las CVs para que la salida sea continua (sin parpadeo).

Si no se desea conmutación manual, se puede realizar el cambio automáticamente conectando los pines correspondientes del módulo de sonido con el cable negativo.

PIN 1: (Sin uso)
PIN 2: (Sin uso)
PIN 3: Altavoz +
PIN 4: Negativo (alimentación)
PIN 5: Conmutación automática de tono (carretera/ciudad)
PIN 6: Inicio de secuencia
PIN 7: Conmutación manual de tono (carretera/ciudad)
PIN 8: Positivo (3'5 / 5 V DC)
