Xip (SOIC8) Mòdul K2 sirenes

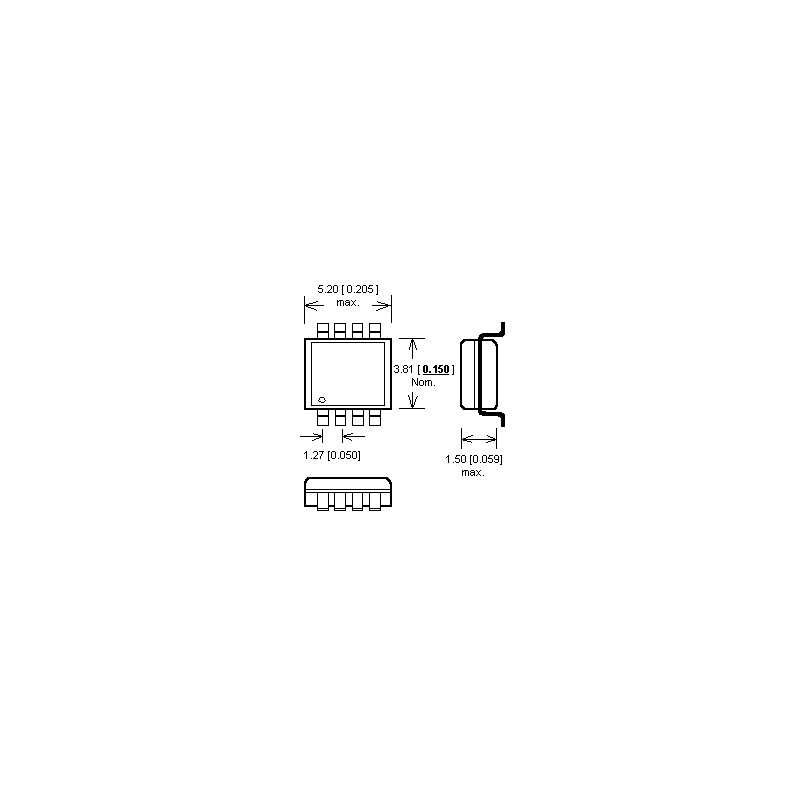

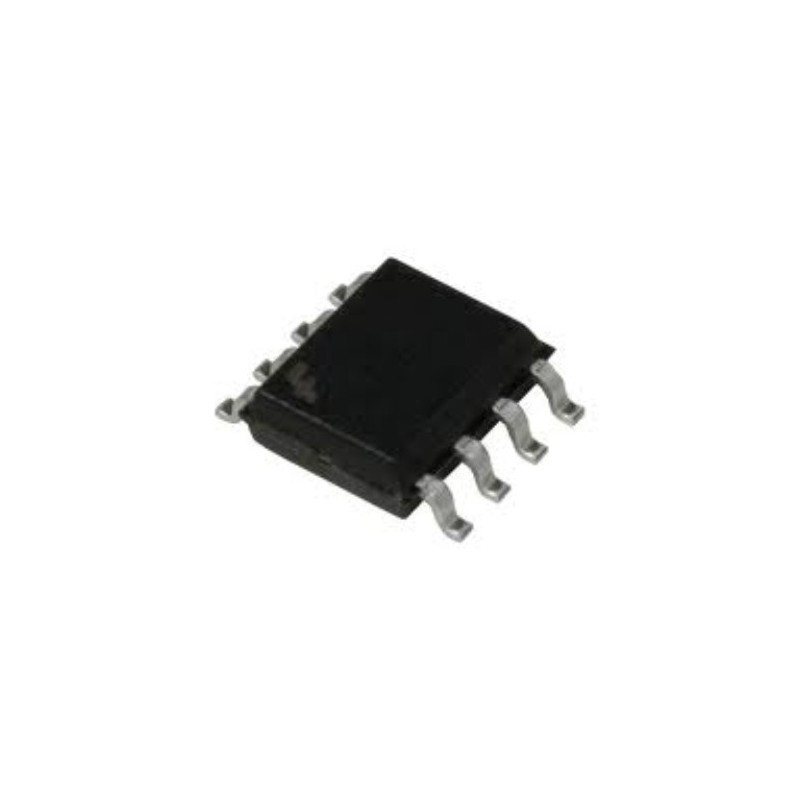

Microxip amb encapsulat SOIC-8 de DC-Car.

El mòdul K2 proporciona dos tons de sirena (Martin horn) segons DIN 14610. Es pot canviar entre una seqüència de tons baixos (carretera) i una seqüència de tons alts (ciutat). També té l'opció de barreja automàtica.

El mòdul de so s'activa i desactiva amb la sortida del mòdul de so del decoder DC-Car, és necessària una resistència de 1KΩ.

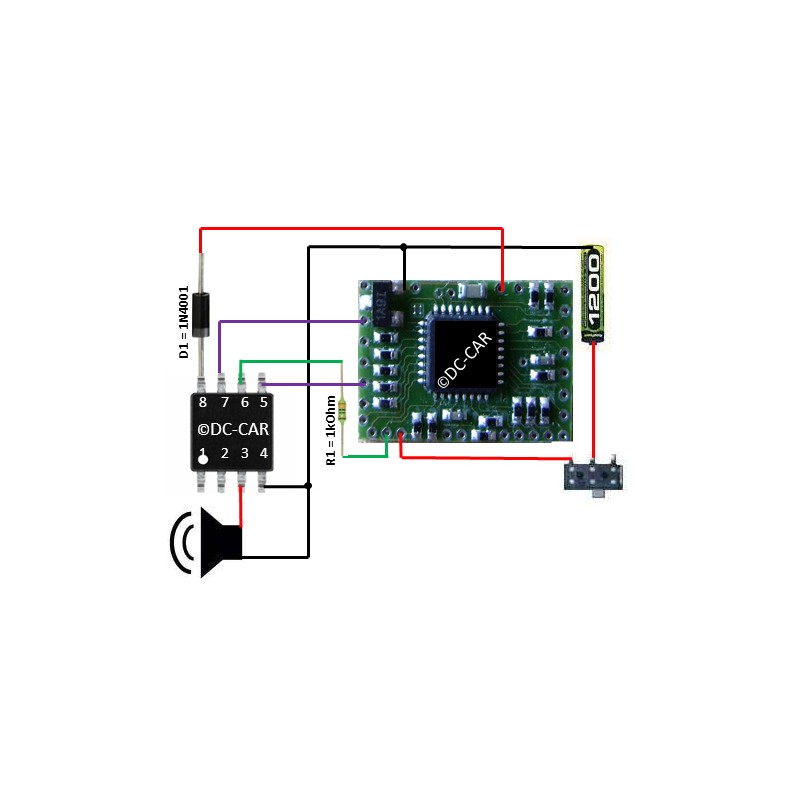

En l'esquema d'exemple, la sortida de llum 2 alterna manualment entre els dos modes (carretera i ciutat). I en activar la sortida de llum 3 les dues maneres es van alternant automàticament. Es pot utilitzar qualsevol altra sortida de llum constant. Si s'usa una sortida tipus flash, s'han de modificar les CVs perquè la sortida sigui contínua (sense parpelleig).

Si no es desitja commutació manual, es pot realitzar el canvi automàticament connectant els pins corresponents del mòdul de so amb el cable negatiu.

PIN 1: (Sense ús)
PIN 2: (Sense ús)
PIN 3: Altaveu +
PIN 4: Negatiu (alimentació)
PIN 5: Commutació automàtica de to (carretera/ciutat)
PIN 6: Inici de seqüència
PIN 7: Commutació manual de to (carretera/ciutat)
PIN 8: Positiu (3'5 / 5 V cc)
