Chip (SOIC8) Módulo K4 bocina

Microchip con encapsulado SOIC-8 de DC-Car.

El módulo K4 proporciona dos tonos de bocinas. Se puede alternar entre tono bajo y alto, así como duración corta y larga.

El módulo de sonido se activa y desactiva con la salida del módulo de sonido del decoder DC-Car, es necesaria una resistencia de 1KΩ.

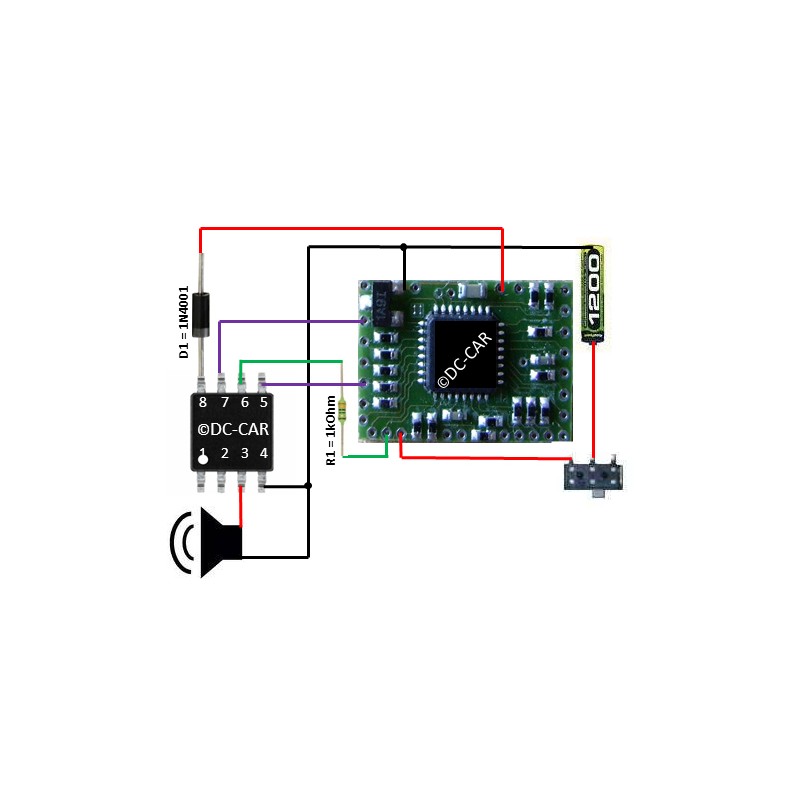

En el esquema de ejemplo, la salida de luz 2 alterna entre los tonos alto y bajo. Y la salida de luz 3 alterna entre duración larga y corta. Se puede utilizar cualquier otra salida de luz constante. Si se usa una salida tipo flash, se deben modificar las CVs para que la salida sea continua (sin parpadeo).

Si no se desea conmutación manual, se puede usar una sola combinación conectando los pines correspondientes del módulo de sonido con el cable negativo.

PIN 1: (Sin uso)
PIN 2: (Sin uso)
PIN 3: Altavoz +
PIN 4: Negativo (alimentación)
PIN 5: Conmutación duración larga/corta
PIN 6: Inicio de secuencia
PIN 7: Conmutación tono alto/bajo
PIN 8: Positivo (3'5 / 5 V DC)
