Chip (SOIC8) Módulo K3 sirenas

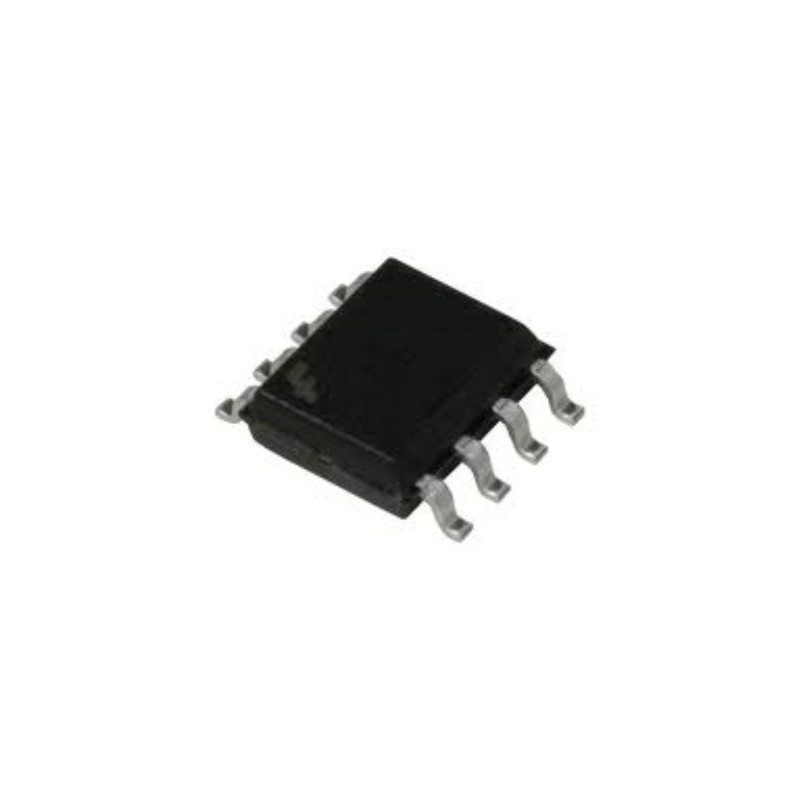

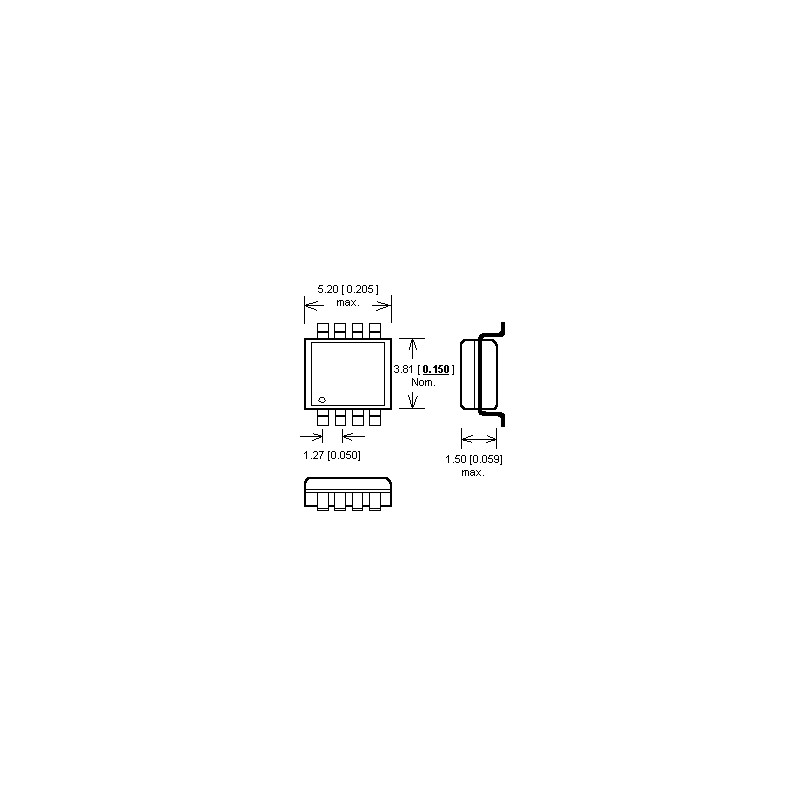

Microchip con encapsulado SOIC-8 de DC-Car.

El módulo K3 proporciona dos tonos de sirena americana. Se puede alternar entre sirena tipo Yelp (tono rápido) y Wail (tono lento). También hay un modo de mezcla automática.

El módulo de sonido se activa y desactiva con la salida del módulo de sonido del decoder DC-Car, es necesaria una resistencia de 1KΩ.

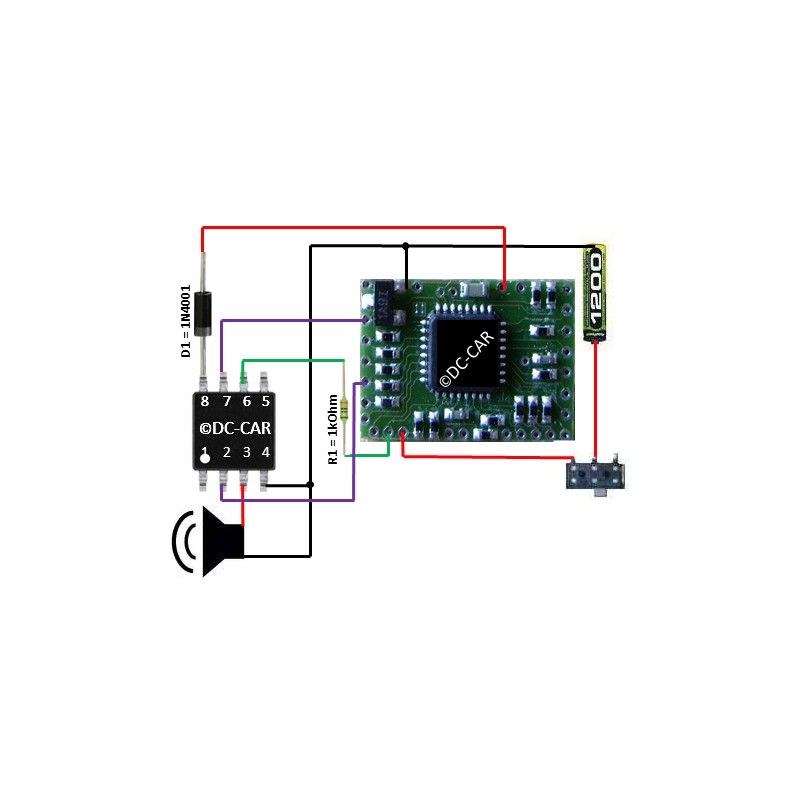

En el esquema de ejemplo, la salida de luz 2 alterna manualmente entre ambos tonos. Y al activar la salida de luz 3 ambos tonos se van alternando automáticamente. Se puede utilizar cualquier otra salida de luz constante. Si se usa una salida tipo flash, se deben modificar las CVs para que la salida sea continua (sin parpadeo).

Si no se desea conmutación manual, se puede realizar el cambio automáticamente conectando los pines correspondientes del módulo de sonido con el cable negativo.

PIN 1: (Sin uso)
PIN 2: Conmutación manual de tono (Yelp/Wail)
PIN 3: Altavoz +
PIN 4: Negativo (alimentación)
PIN 5: (Sin uso)
PIN 6: Inicio de secuencia
PIN 7: Conmutación automática de tono (Yelp/Wail)
PIN 8: Positivo (3'5 / 5 V DC)
