Chip (DIP8) Módulo L8 para 3 leds

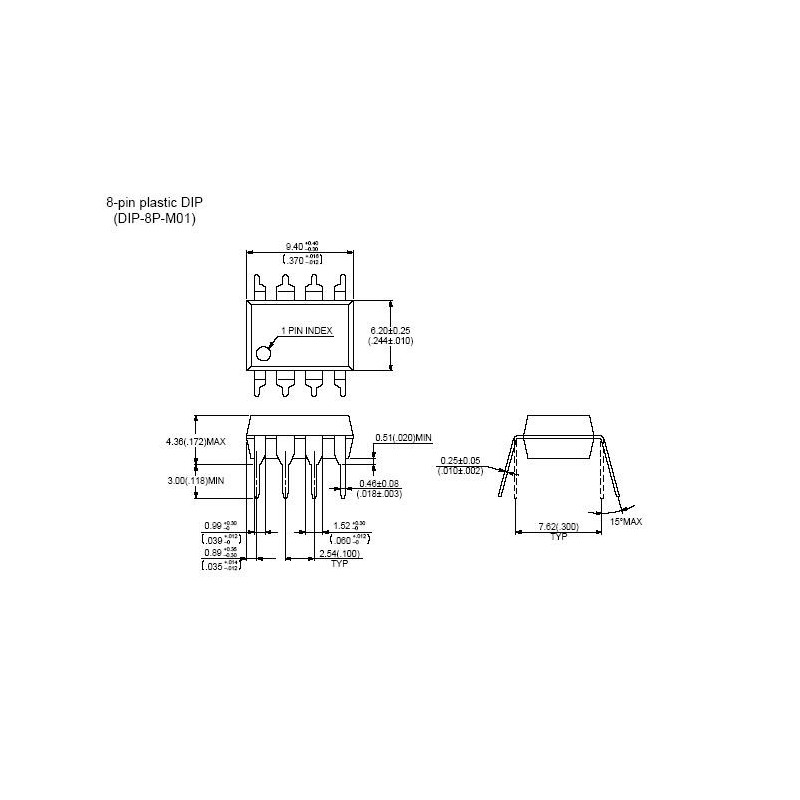

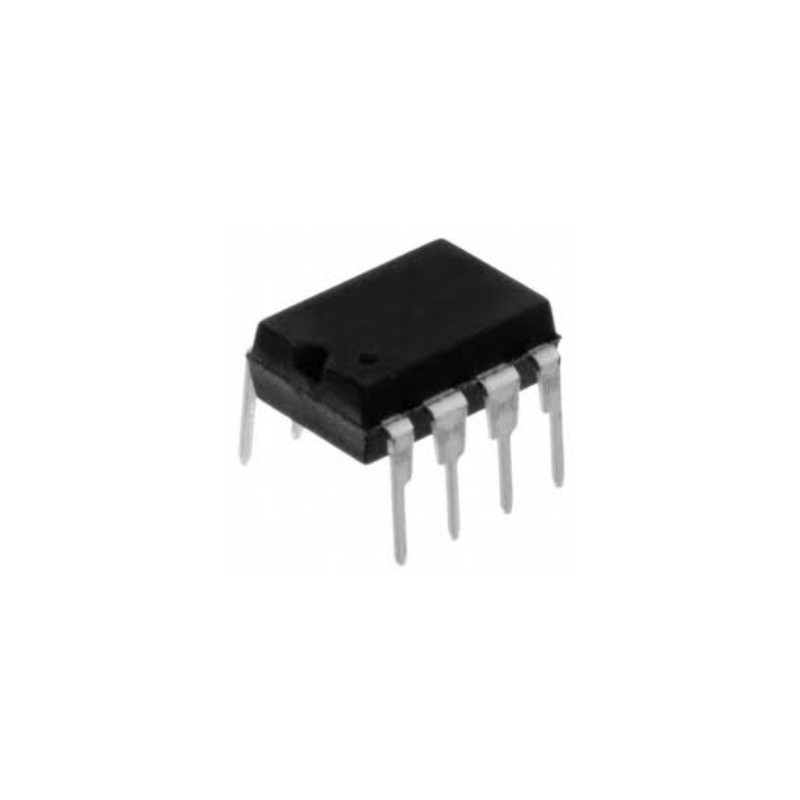

Microchip con encapsulado DIP-8 de DC-Car.

El módulo L8 realiza una secuencia de 1 flash que parpadea continuamente invertido y 5 luces más con el siguiente patrón: Barrido y 2 parpadeos de todas las luces.

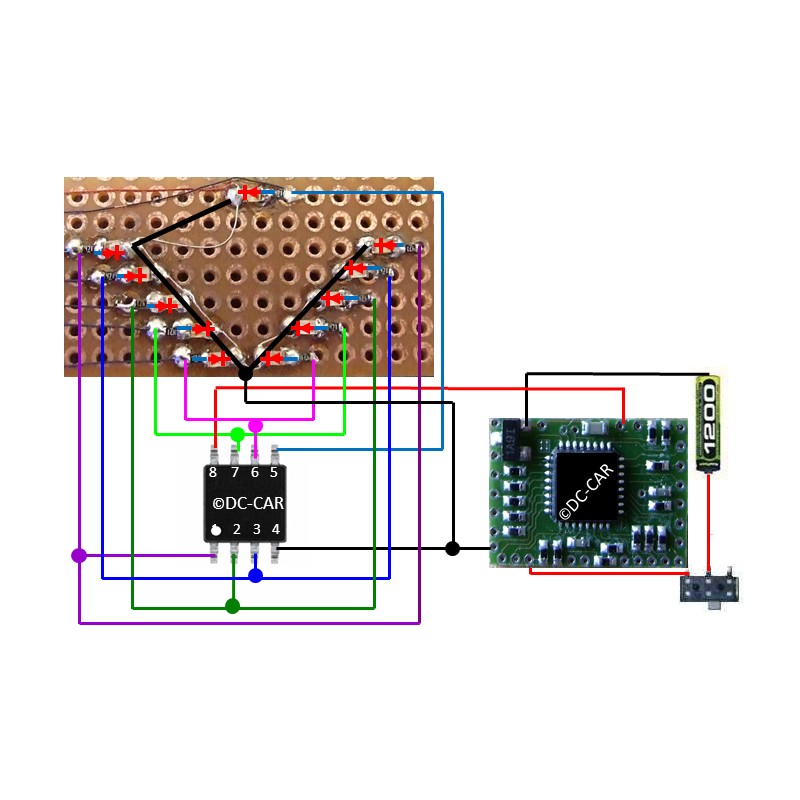

El cátodo (polo negativo) de todos los LEDs están conectados entre sí y conectados a la salida - del decoder DC-Car.

El control del módulo se realiza mediante cualquier salida de luz (en este ejemplo luz flash 3), o directamente por una señal negativa.

Los valores de las resistencias de cada led son entre 330 ohmios y 470 ohmios, dependiendo del brillo deseado.

PIN 1: Led 5
PIN 2: Led 3
PIN 3: Led 4
PIN 4: Negativo (alimentación)
PIN 5: Luz flash intermitente
PIN 6: Led 1
PIN 7: Led 2
PIN 8: Positivo (3'5 / 5 V DC)
