Chip (SOIC8) Módulo L7 para 5 leds

Microchip con encapsulado SOIC-8 de DC-Car.

El módulo L7 realiza una secuencia de 5 luces con el siguiente patrón: Barrido izquierda y pausa corta.

El módulo L3 realiza el mismo patrón, pero más rápido.

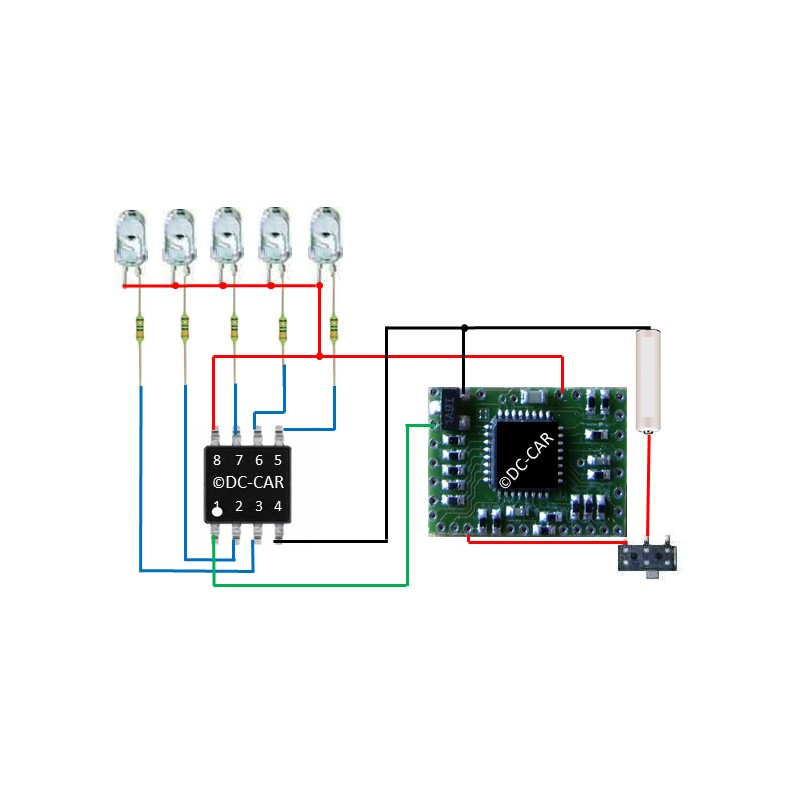

Los ánodos (polos positivos) de todos los LEDs están conectados entre sí y conectados a la salida + del transformador de voltaje del decoder DC-Car.

El control del módulo se realiza mediante cualquier salida de luz (en este ejemplo luz 2, que se ha invertido con CV61-1), o directamente por una señal positiva.

Los valores de las resistencias de cada led son entre 330 ohmios y 470 ohmios, dependiendo del brillo deseado.

PIN 1: Negativo inicio de secuencia
PIN 2: Led 4
PIN 3: Led 5
PIN 4: Negativo (alimentación)
PIN 5: Led 1
PIN 6: Led 2
PIN 7: Led 3
PIN 8: Positivo (3'5 / 5 V DC)
