Chip (DIP8) Módulo L4 para 5 leds
DIP8-L4
Nuevo
Secuencia de 5 leds barrido izquierda-derecha y 1 parpadeo
Ficha técnica
| Voltaje de funcionamiento | 3'5/5 V (cc) |
Más información

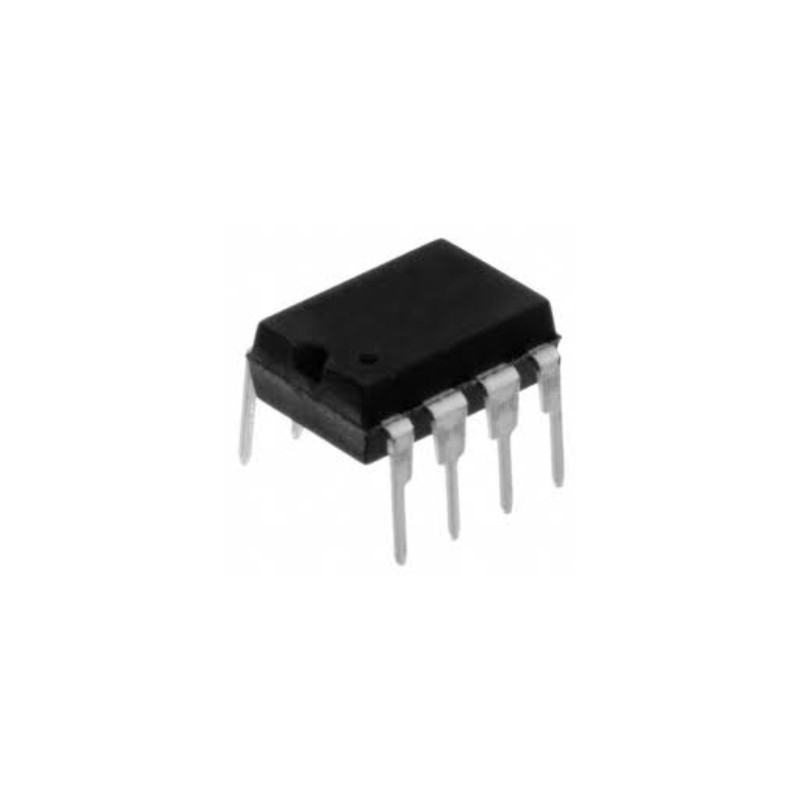

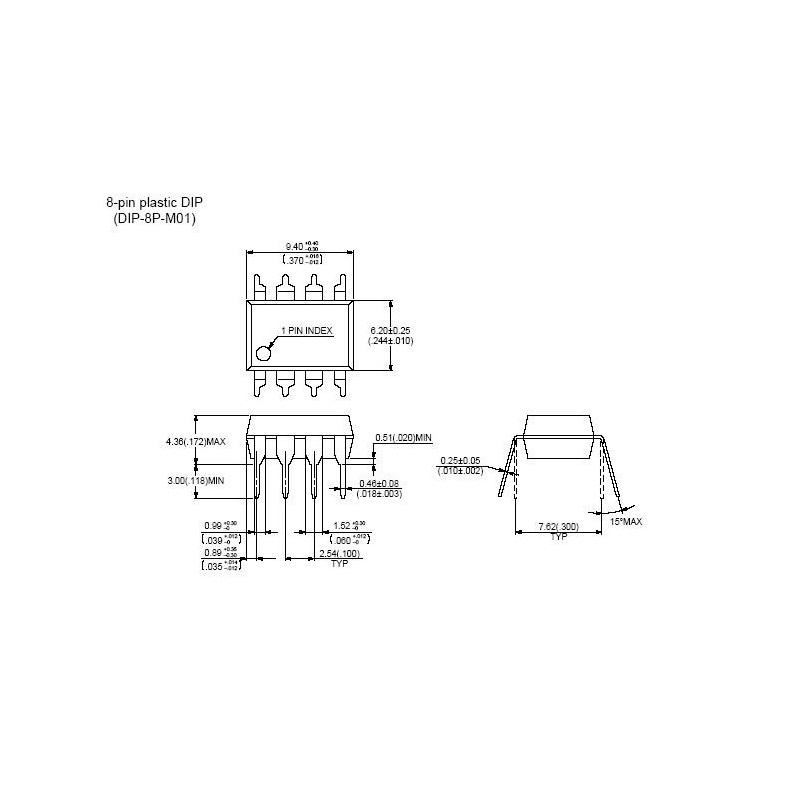

Microchip con encapsulado DIP-8 de DC-Car.
El módulo L4 realiza una secuencia de 5 luces con el siguiente patrón: Barrido izquierda, barrido derecha y 1 parpadeo de todas las luces.
El módulo L1 realiza el mismo patrón, pero con dos intermitencias al final.
El módulo L2 realiza el mismo patrón, pero sin intermitencia al final.

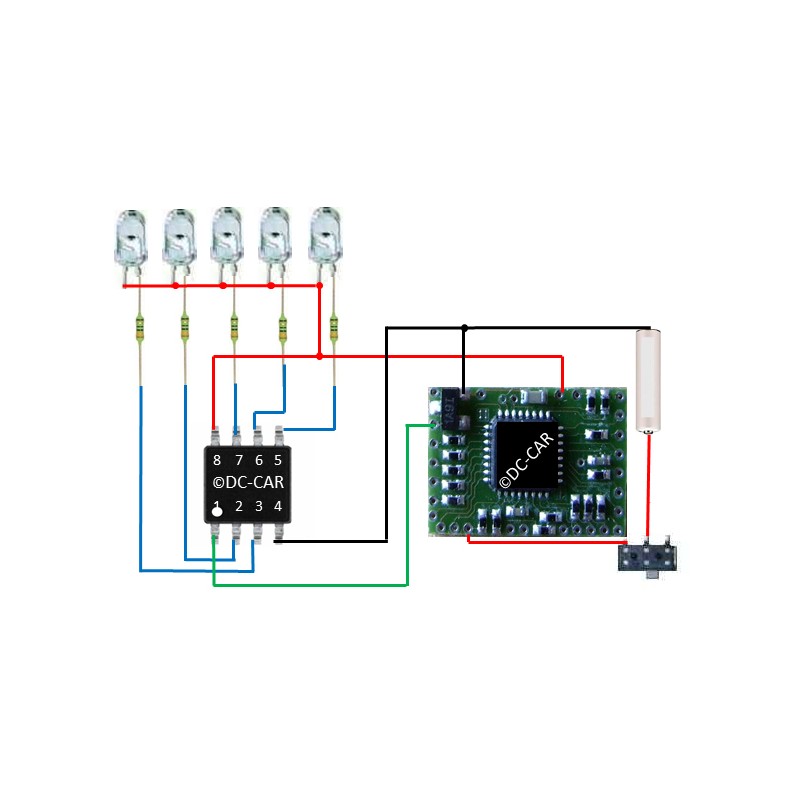

Los ánodos (polos positivos) de todos los LEDs están conectados entre sí y conectados a la salida + del transformador de voltaje del decoder DC-Car.
El control del módulo se realiza mediante cualquier salida de luz (en este ejemplo luz 2, que se ha invertido con CV61-1), o directamente por una señal positiva.
Los valores de las resistencias de cada led son entre 330 ohmios y 470 ohmios, dependiendo del brillo deseado.
PIN 1: Positivo inicio de secuencia
PIN 2: Led 4
PIN 3: Led 5
PIN 4: Negativo (alimentación)
PIN 5: Led 1
PIN 6: Led 2
PIN 7: Led 3
PIN 8: Positivo (3'5 / 5 V DC)
