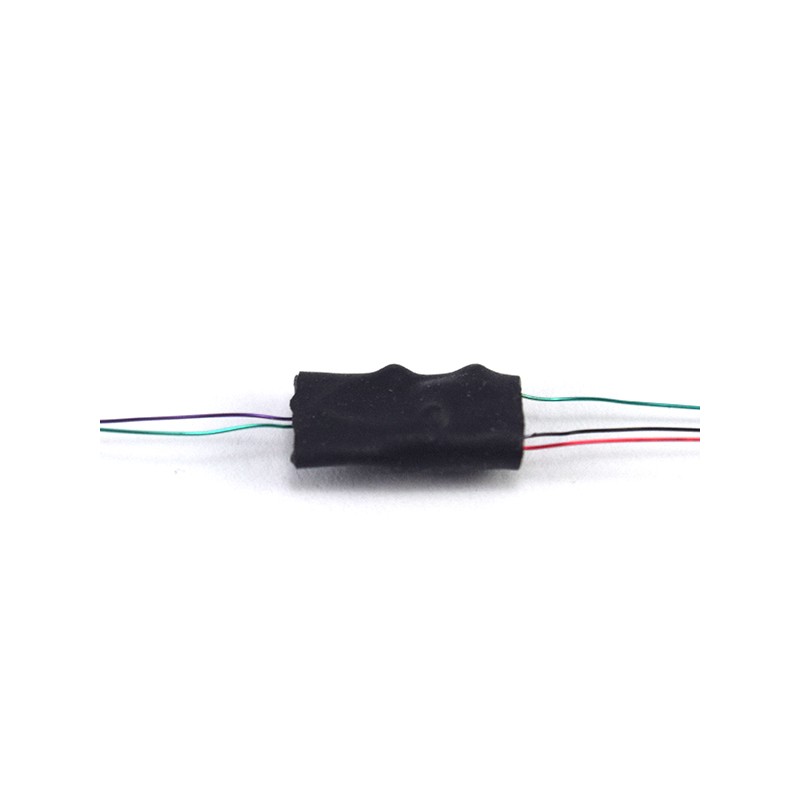

Receptor infrarrojo para remolques IRVA

La información del decoder maestro se envía al decoder de remolques sin necesidad de cables. Esto evita el uso de conectores y por tanto el remolque se puede desenganchar fácilmente.

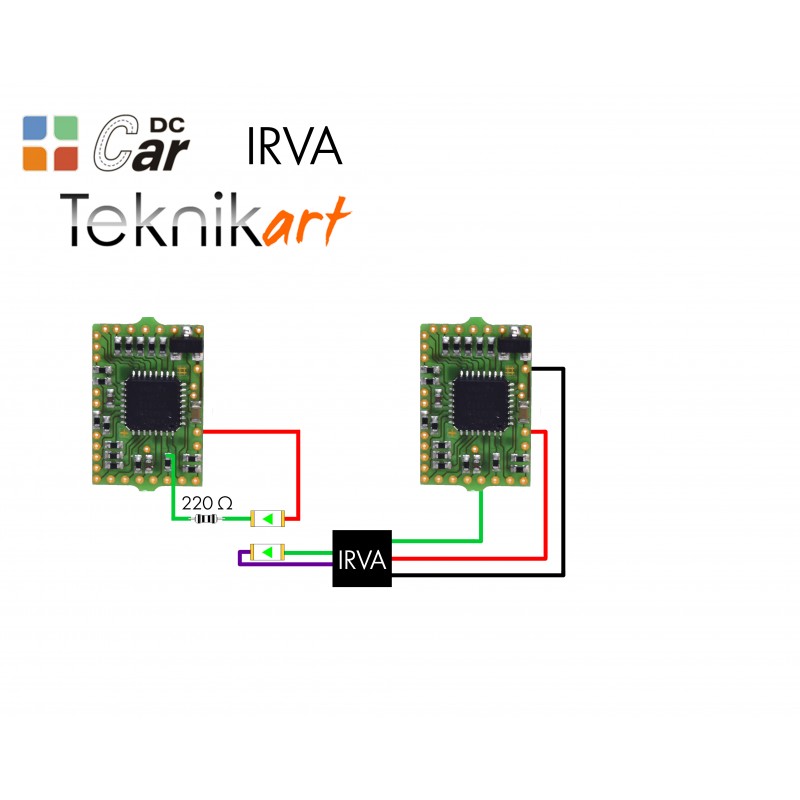

La comunicación se realiza mediante un emisor de infrarrojos con una resistencia de 220 Ω, conectado a la "Salida Serie + Remolque" del decodificador, conectado justo antes de la resistencia original del decodificador.

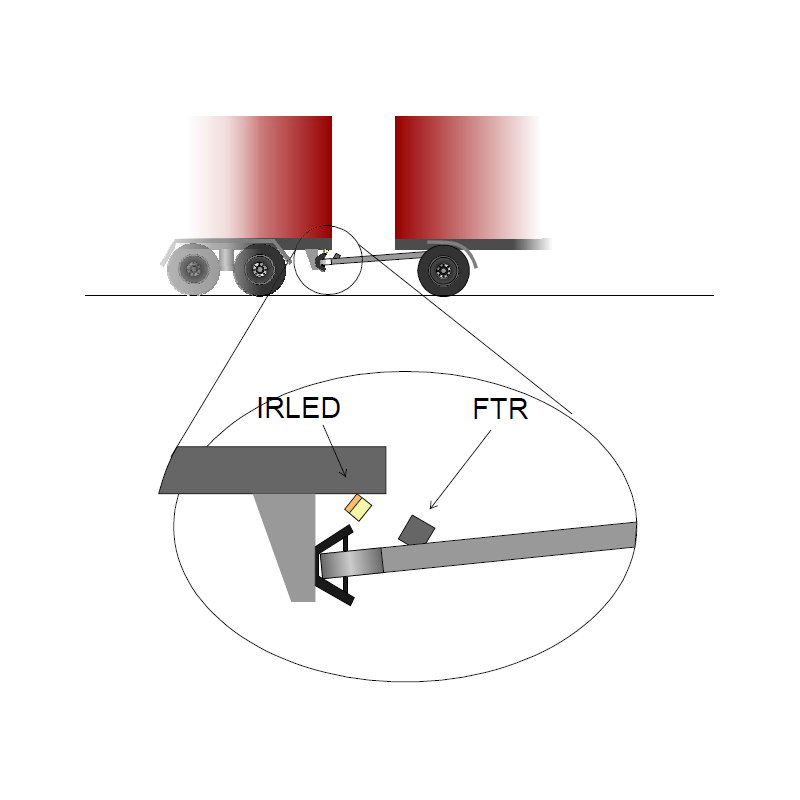

Este led se coloca por encima del enganche del vehículo tractor e irradia hacia el remolque. El led debe montarse en un ángulo de aproximadamente 45 grados. El fototransistor IR se coloca en el triángulo del enganche, la distancia máxima al led-IR no debe ser superior a +/- 1 cm.

Para el fototransistor, se ha seleccionado un tipo especial con un rango de recepción grande.

En el trailer, el amplificador IR (IRVA) está conectado a la entrada serie del decoder.

El remolque debe tener su propia batería y, por supuesto, interruptor de ON/OFF y conector de carga.
