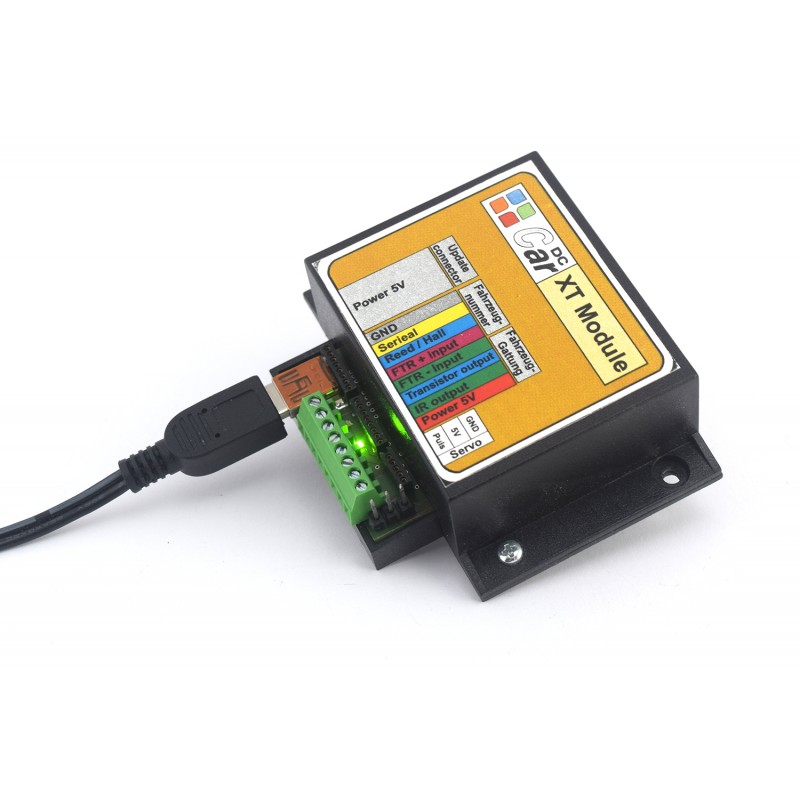

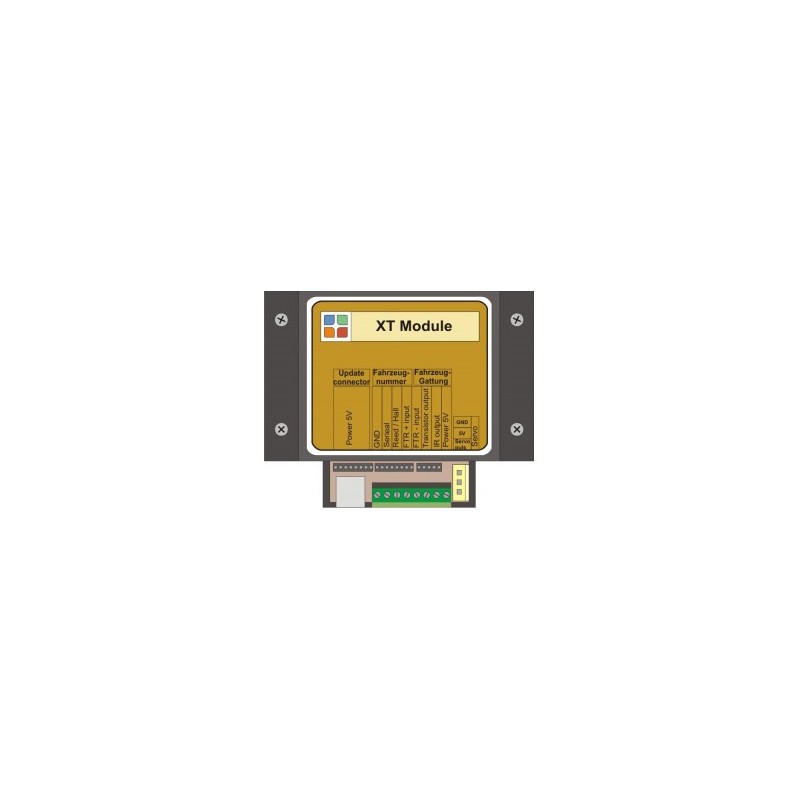

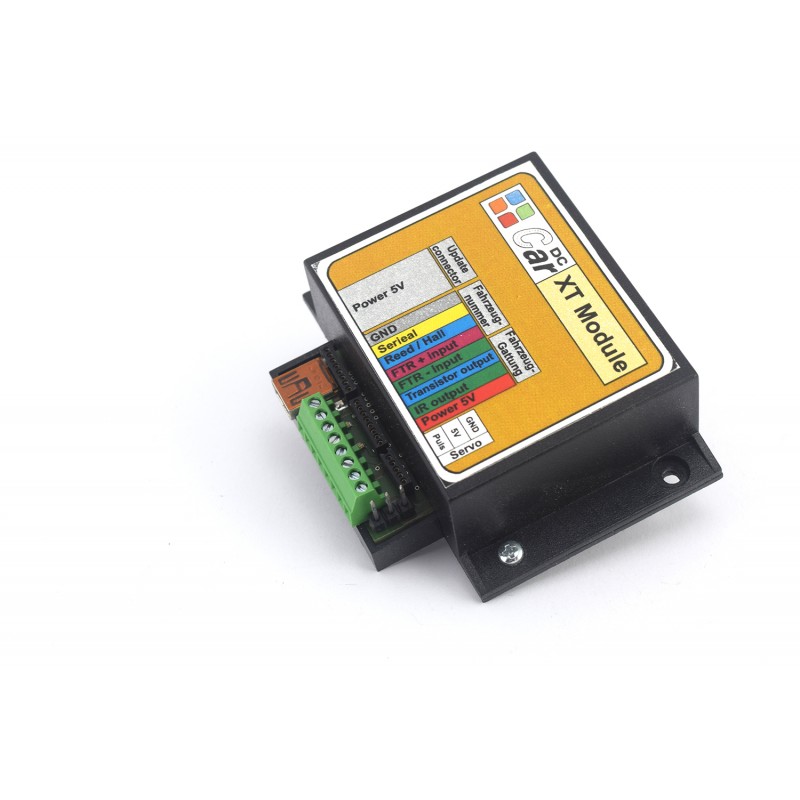

Módulo XT de funciones extra

EN EDICIÓN

El módulo XT ofrece la oportunidad de tráfico variado sin usar una computadora con software.

Cómo funciona: el decodificador en el automóvil transmite una señal infrarroja. El módulo XT recibe esta señal y puede realizar muchas funciones de su elección.

Algunos ejemplos: la ruta de un automóvil depende de sus indicadores de dirección. Los indicadores de dirección pueden controlarse mediante un módulo de funciones, un control remoto, una central DCC o incluso una PC con software de control (iTrain, Windigipet, TrainController, etc.). Un automóvil conduce su propia ruta. Esto puede basarse en el tipo de vehículo o número de vehículo (esta no es la dirección DCC). El tipo de vehículo y el numerador se configuran en el decodificador de automóvil. Un automóvil se envía automáticamente a una estación de servicio / cargador cuando la batería se está agotando. El monitoreo de la batería se puede configurar en el decodificador de automóviles. Un automóvil envía otros vehículos o él mismo a través de comandos de DC Car que son enviados por el módulo XT a través de LED infrarrojos. Un automóvil que inicia una animación por medio de la salida de conmutación del módulo XT. El módulo XT incluso puede generar un feedback que es manejado por un software de computadora para controlar el tráfico.

Para hacer esto posible, el módulo XT comprende:

1. Salida servo. ¡Tanto la posición (2 etapas o 3 etapas!) Como la velocidad son ajustables. También existe la posibilidad de un reinicio automático basado en el tiempo o un reinicio basado en un componente externo (reedswitch, Hall o interruptor mecánico.) (NOTA: ¡Cuando utiliza el módulo XT, el DCC no puede operar el servo! El módulo XT no tiene un Interfaz DCC)

2. Salida LED infrarroja. El LED infrarrojo envía un comando DC Car seleccionable a los usuarios de la carretera (similar a los comandos del módulo de funciones)

3. Cambie la salida (el transistor colector abierto cambia a GND)

Manual 2016 (ENG.)
