Xip (DIP8) Mòdul B10 per a 6 leds

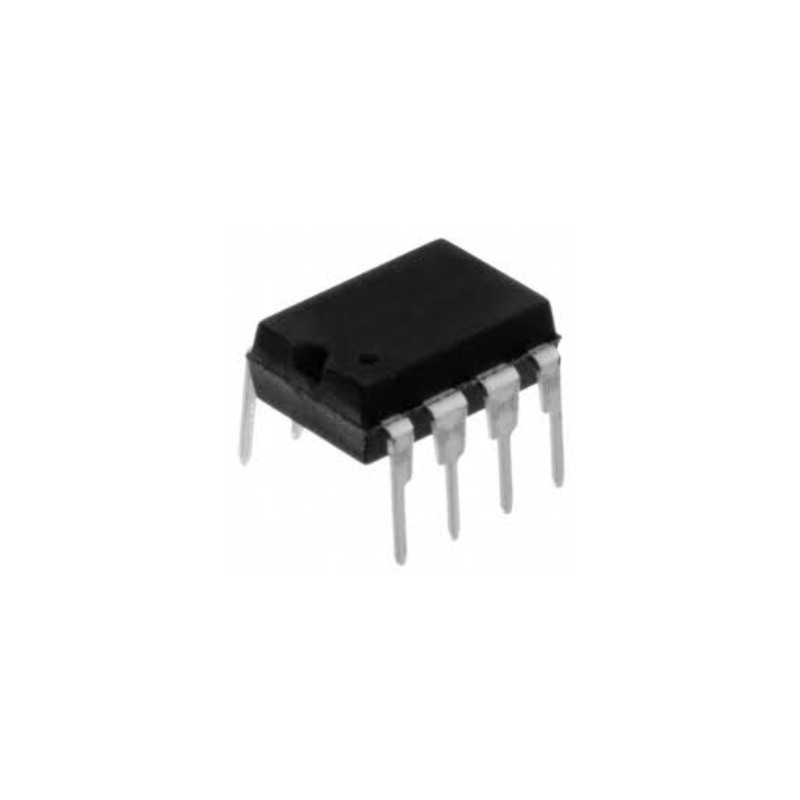

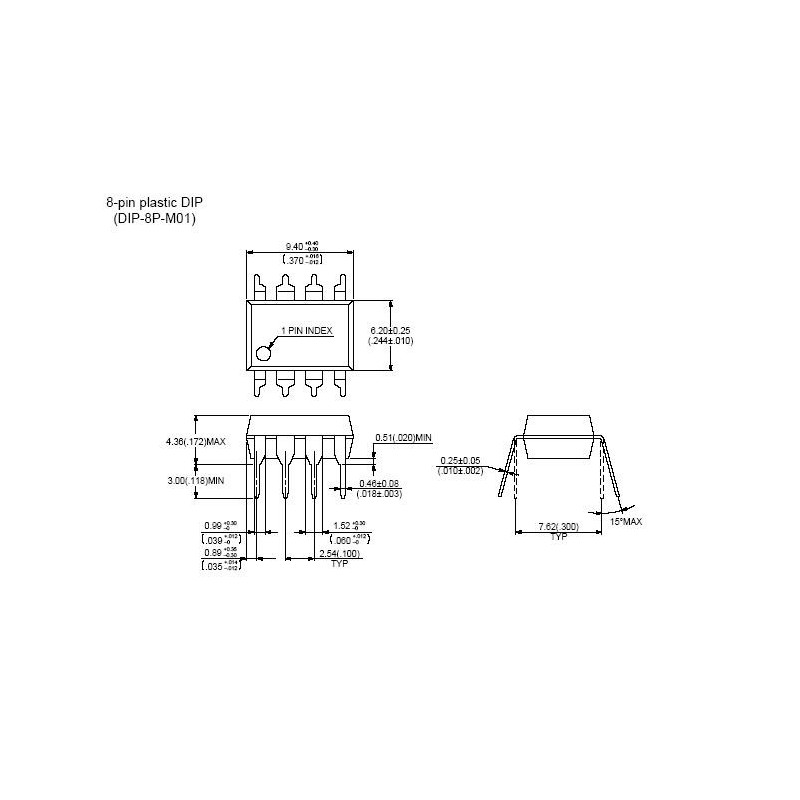

Microxip amb encapsulat DIP-8 de DC-Car.

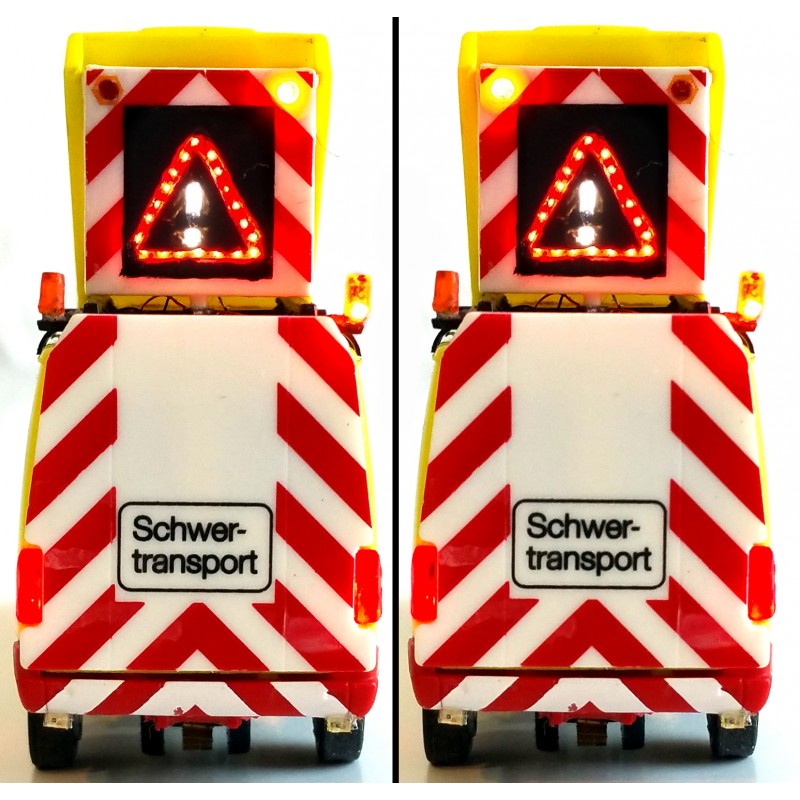

El mòdul B10 realitza 3 seqüències simultànies: una llum fixa; dos flaixos que es van alternant; i una seqüència de 3 sortides que s'encenen en ordre consecutiu i parpellegen 3 vegades.

El voltatge de funcionament és d'entre 3'6 i 5 volts, cada sortida admet 20 mA. Els valors de les resistències de cada led són d'entre 330 ohms i 470 ohms, depenent de la lluentor desitjada.

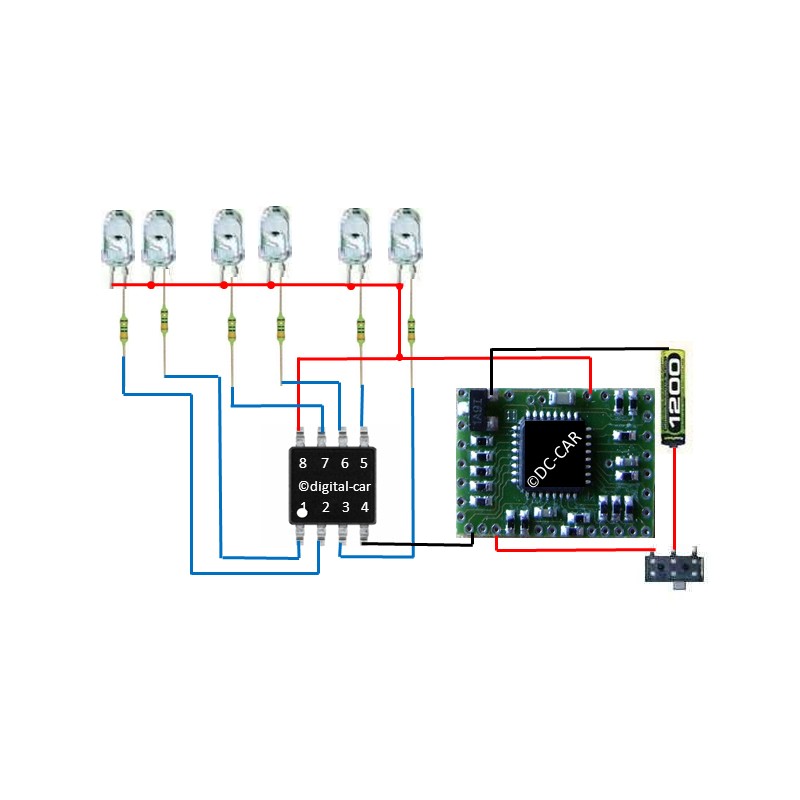

Els ànodes (pols positius) de tots els LEDs estan connectats entre si i connectats a la sortida + del transformador de voltatge del decoder DC-Car, o de qualsevol altra font d'alimentació alternativa.

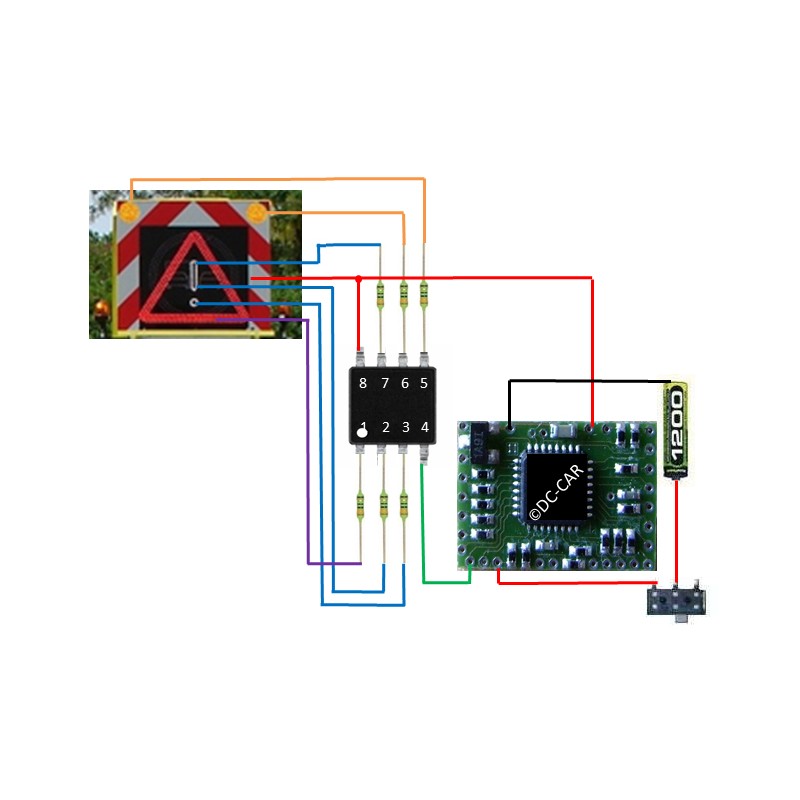

El control del funcionament del mòdul es realitza alimentant directament amb qualsevol sortida de llum sense resistència en sèrie del decoder DC-Car (en aquest exemple llum flash 4 programada com a sortida contínua), o directament per un senyal negatiu, de manera que aquest mòdul es pot instal·lar en vehicles sense decoder digital.

PIN 1: Llum fixa
PIN 2: Seqüència led 2
PIN 3: Seqüència led 3
PIN 4: Negatiu (alimentació)
PIN 5: Flash 1
PIN 6: Flash 2
PIN 7: Seqüència led 1
PIN 8: Positiu (3'5 / 5 V cc)
