Xip (SOIC8) Mòdul B3 per a 6 leds

Microxip amb encapsulat SOIC-8 de DC-Car.

El mòdul B3 realitza 3 seqüències simultànies: En una s'alternen dos flaixos dobles, les altres dues són idèntiques i alternen dos flaixos quàdruples.

El mòdul B4 és igual però els flaixos quàdruples estan invertits.

El mòdul B9 és igual però 2 dels 4 flaixos quàdruples estan invertits.

El voltatge de funcionament és d'entre 3'6 i 5 volts, cada sortida admet 20 mA. Els valors de les resistències de cada led són d'entre 330 ohms i 470 ohms, depenent de la lluentor desitjada.

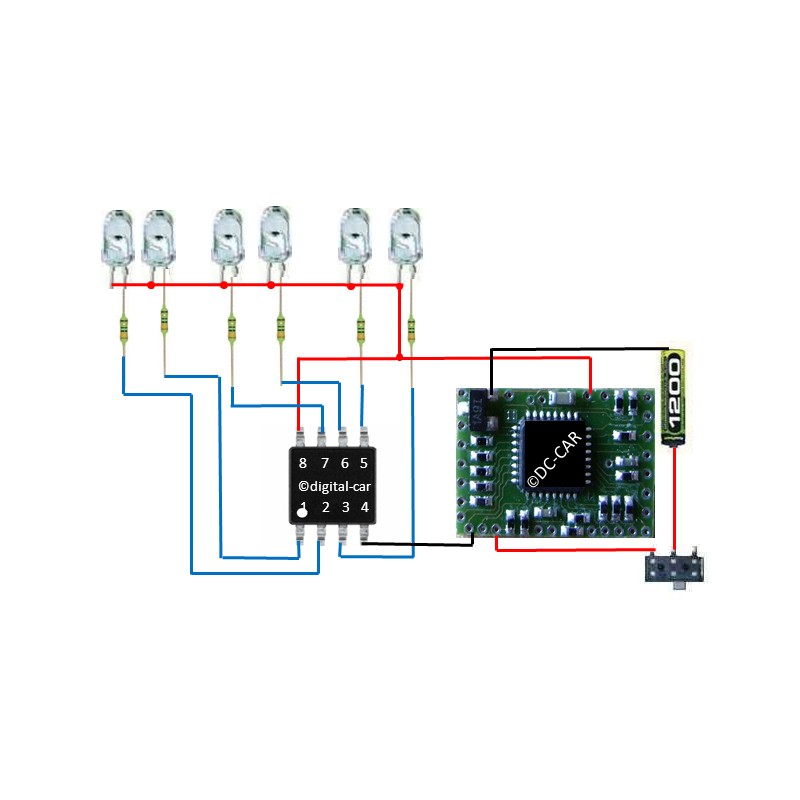

Els ànodes (pols positius) de tots els LEDs estan connectats entre si i connectats a la sortida + del transformador de voltatge del decoder DC-Car, o de qualsevol altra font d'alimentació alternativa.

El control del funcionament del mòdul es realitza alimentant directament amb qualsevol sortida de llum sense resistència en sèrie del decoder DC-Car (en aquest exemple llum flash 4 programada com a sortida contínua), o directament per un senyal negatiu, de manera que aquest mòdul es pot instal·lar en vehicles sense decoder digital.

PIN 1: Parella de flaixos 1 led 1
PIN 2: Parella de flaixos 1 led 2
PIN 3: Parella de flaixos 2 led 1
PIN 4: Negatiu (alimentació)
PIN 5: Parella de flaixos 2 led 2
PIN 6: Parella de flaixos 3 led 1
PIN 7: Parella de flaixos 3 led 2
PIN 8: Positiu (3'5 / 5 V cc)
