Xip (DIP8) Mòdul K4 botzina

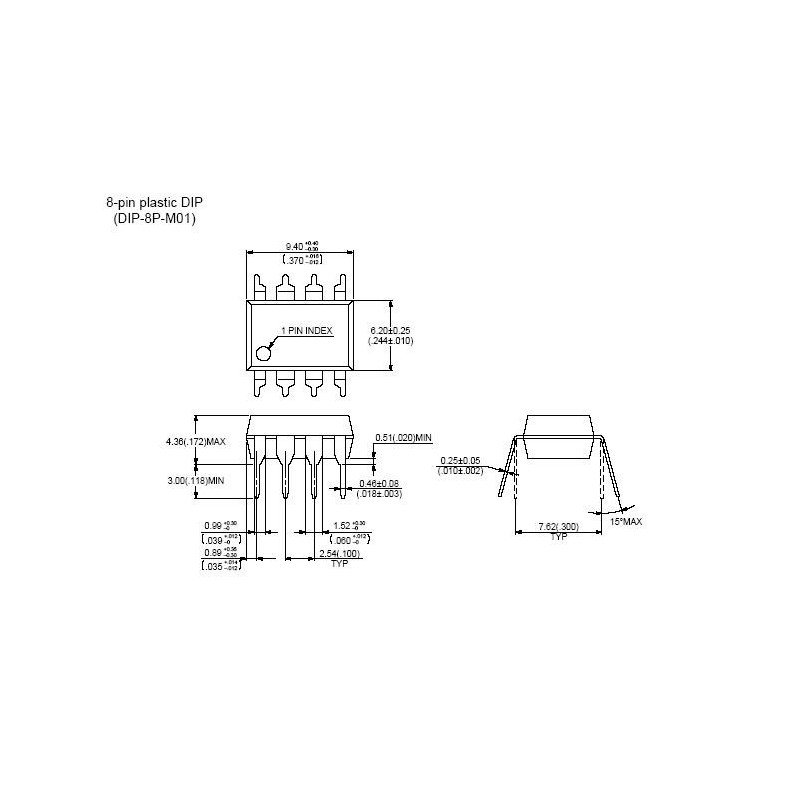

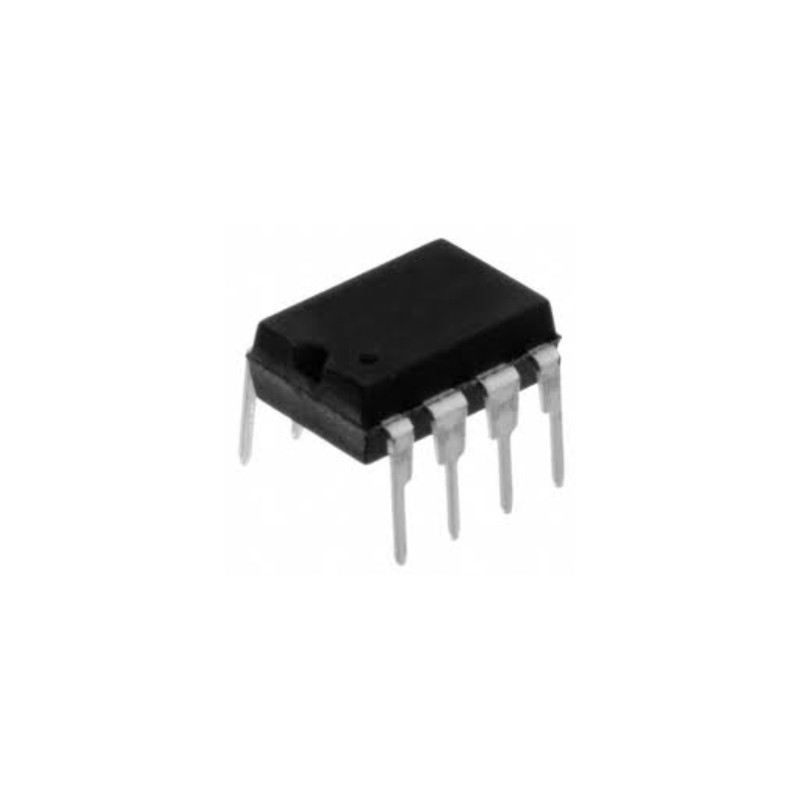

Microxip amb encapsulat DIP-8 de DC-Car.

El mòdul K4 proporciona dos tons de botzines. Es pot canviar entre to baix i alt, així com durada curta i llarga.

El mòdul de so s'activa i desactiva amb la sortida del mòdul de so del decoder DC-Car, és necessària una resistència de 1KΩ.

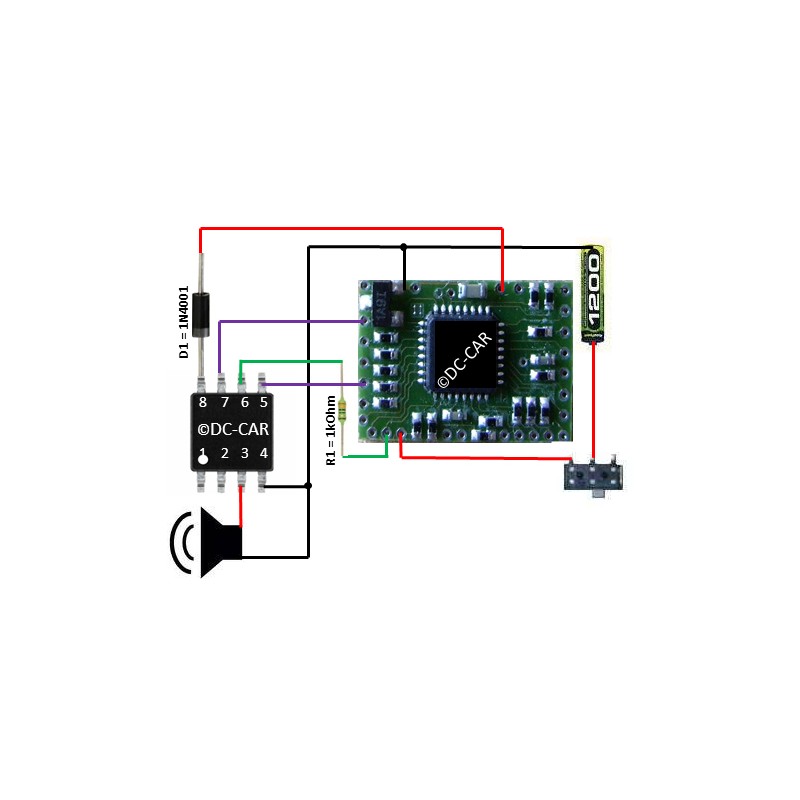

En l'esquema d'exemple, la sortida de llum 2 canvia entre els tons alt i baix. I la sortida de llum 3 alterna entre durada llarga i curta. Es pot utilitzar qualsevol altra sortida de llum constant. Si s'usa una sortida tipus flash, s'han de modificar les CVs perquè la sortida sigui contínua (sense parpelleig).

Si no es desitja commutació manual, es pot utilitzar una sola combinació connectant els pins corresponents del mòdul de so amb el cable negatiu.

PIN 1: (Sense ús)
PIN 2: (Sense ús)
PIN 3: Altaveu +
PIN 4: Negatiu (alimentació)
PIN 5: Commutació durada llarga/curta
PIN 6: Inici de seqüència
PIN 7: Commutació to alt/baix
PIN 8: Positiu (3'5 / 5 V cc)
