Xip (SOIC8) Mòdul L8 per a 3 leds

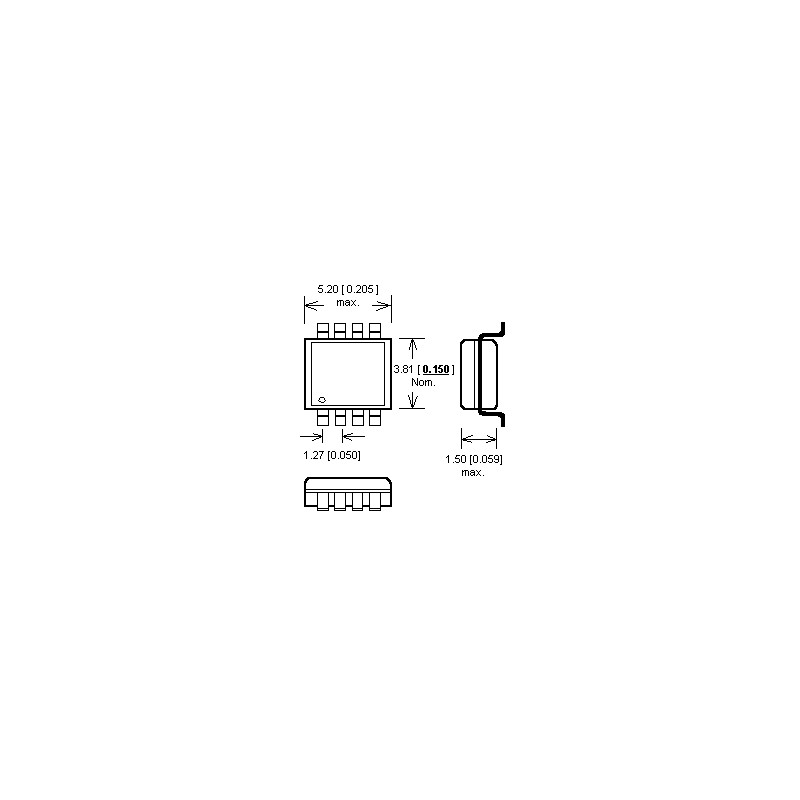

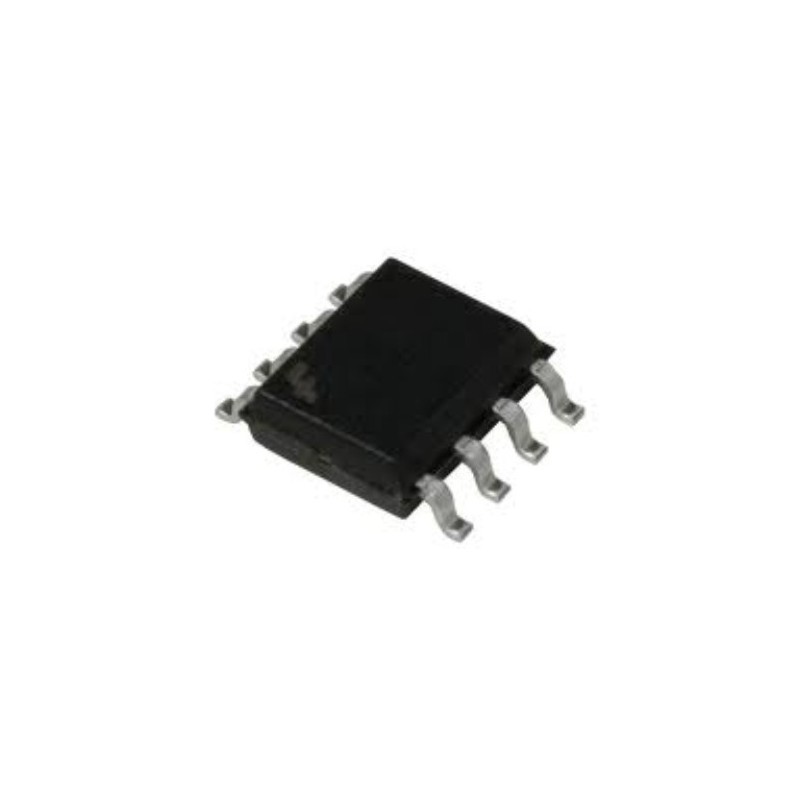

Microxip amb encapsulat SOIC-8 de DC-Car.

El mòdul L8 realitza una seqüència d'1 flaix que parpelleja contínuament invertit i 5 llums més amb el següent patró: Escombrat i 2 parpelleigs de tots els llums.

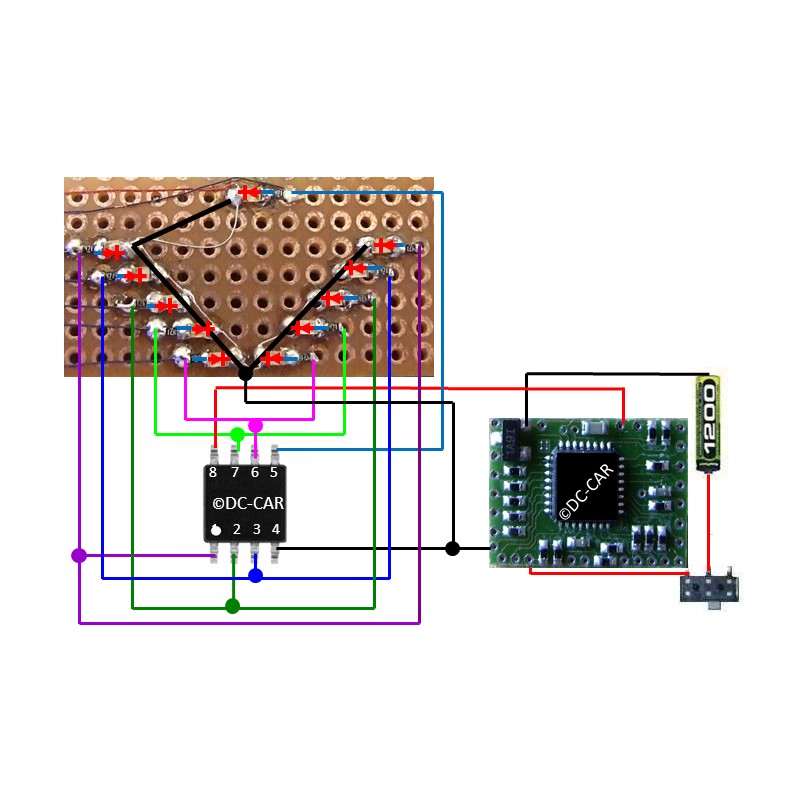

El càtode (pol negatiu) de tots els LEDs estan connectats entre si i connectats a la sortida - l'decoder DC-Car.

El control del mòdul es realitza mitjançant qualsevol sortida de llum (en aquest exemple llum flash 3), o directament per un senyal negatiu.

Els valors de les resistències de cada led són entre 330 ohms i 470 ohms, depenent de la lluentor desitjat.

PIN 1: Negatiu inici de seqüència
PIN 2: (Sense ús)
PIN 3: (Sense ús)
PIN 4: Negatiu (alimentació)
PIN 5: Led 1
PIN 6: Led 2
PIN 7: Led 3
PIN 8: Positiu (3'5 / 5 V cc)
