Xip (SOIC8) Mòdul L5 per a 3 leds

Microxip amb encapsulat SOIC-8 de DC-Car.

El mòdul L5 realitza una seqüència de 3 llums amb el següent patró: Escombrat esquerra i pausa curta.

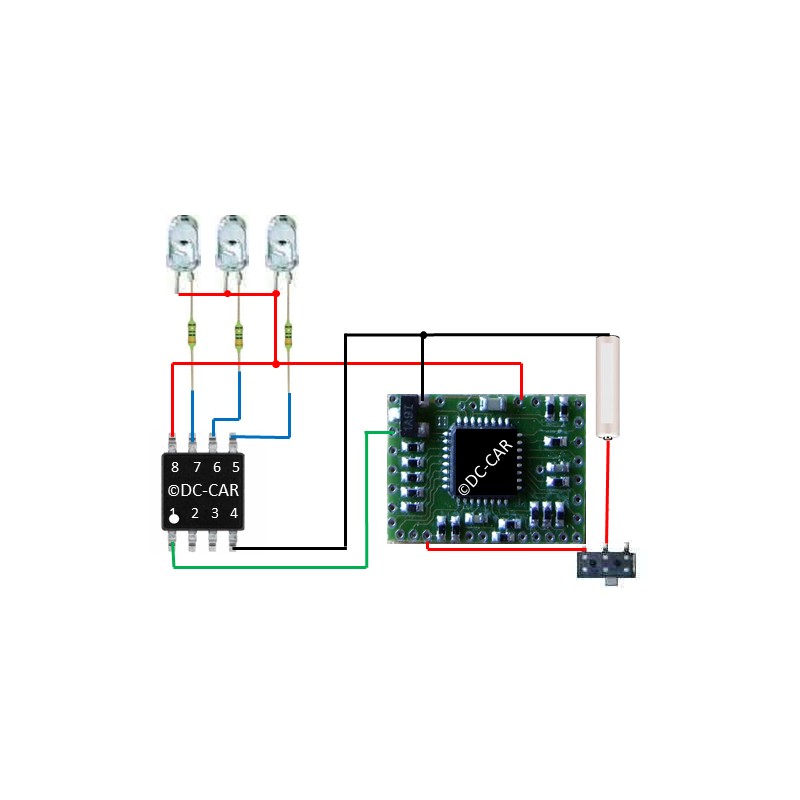

Els ànodes (pols positius) de tots els LEDs estan connectats entre si i connectats a la sortida + del transformador de voltatge del decoder DC-Car.

El control del mòdul es realitza mitjançant qualsevol sortida de llum (en aquest exemple llum 2, que s'ha invertit amb CV61-1), o directament per una senyal positiva.

Els valors de les resistències de cada led són entre 330 ohms i 470 ohms, depenent de la lluentor desitjat.

PIN 1: Positiu inici de seqüència
PIN 2: (Sense ús)
PIN 3: (Sense ús)
PIN 4: Negatiu (alimentació)
PIN 5: Led 1
PIN 6: Led 2
PIN 7: Led 3
PIN 8: Positiu (3'5 / 5 V cc)
