Xip (SOIC8) Mòdul L4 per a 5 leds

Microxip amb encapsulat DIP-8 de DC-Car.

El mòdul L4 realitza una seqüència de 5 llums amb el següent patró: Escombrat esquerra, escombrat dreta i 1 parpelleig de tots els llums.

El mòdul L1 realitza el mateix patró, però amb dos intermitències al final.

El mòdul L2 realitza el mateix patró, però sense cap intermitència al final.

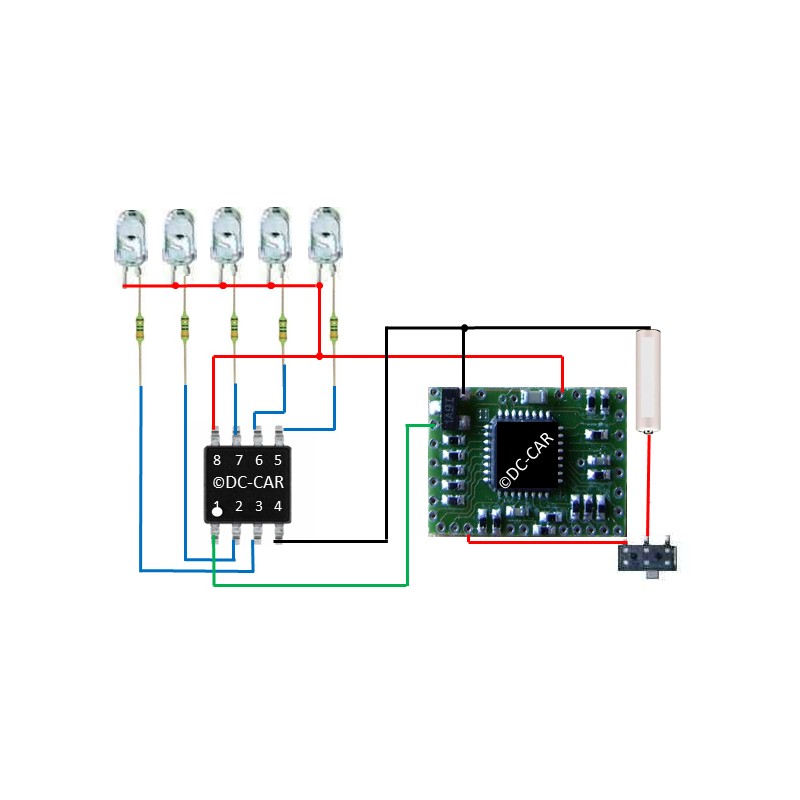

Els ànodes (pols positius) de tots els LEDs estan connectats entre si i connectats a la sortida + del transformador de voltatge del decoder DC-Car.

El control del mòdul es realitza mitjançant qualsevol sortida de llum (en aquest exemple llum 2, que s'ha invertit amb CV61-1), o directament per una senyal positiva.

Els valors de les resistències de cada led són entre 330 ohms i 470 ohms, depenent de la lluentor desitjat.

PIN 1: Positiu inici de seqüència
PIN 2: Led 4
PIN 3: Led 5
PIN 4: Negatiu (alimentació)
PIN 5: Led 1
PIN 6: Led 2
PIN 7: Led 3
PIN 8: Positiu (3'5 / 5 V cc)
