Xip (DIP8) Mòdul L6 per a 2 rotatius

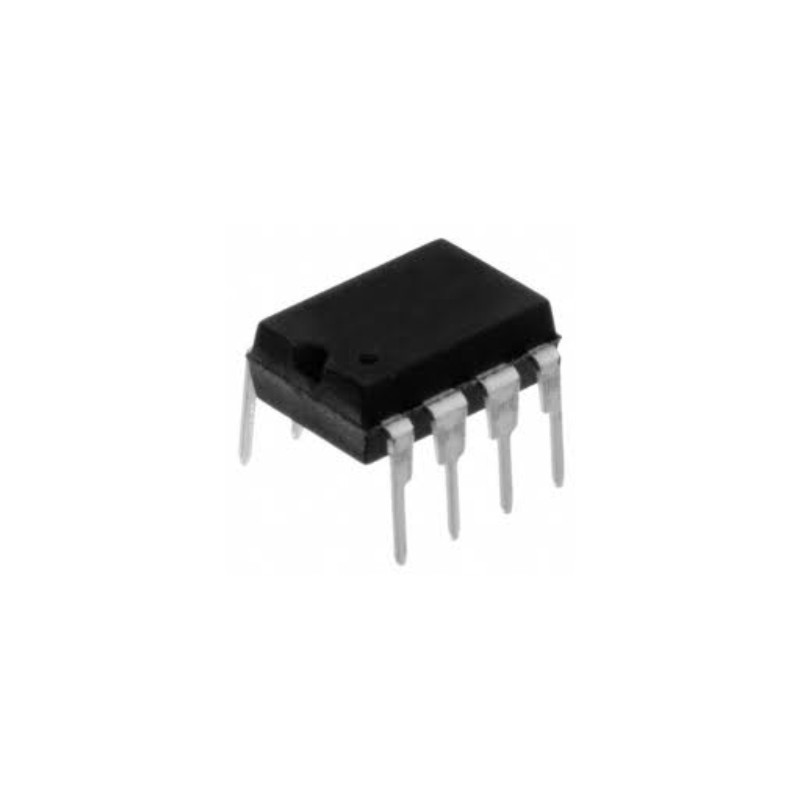

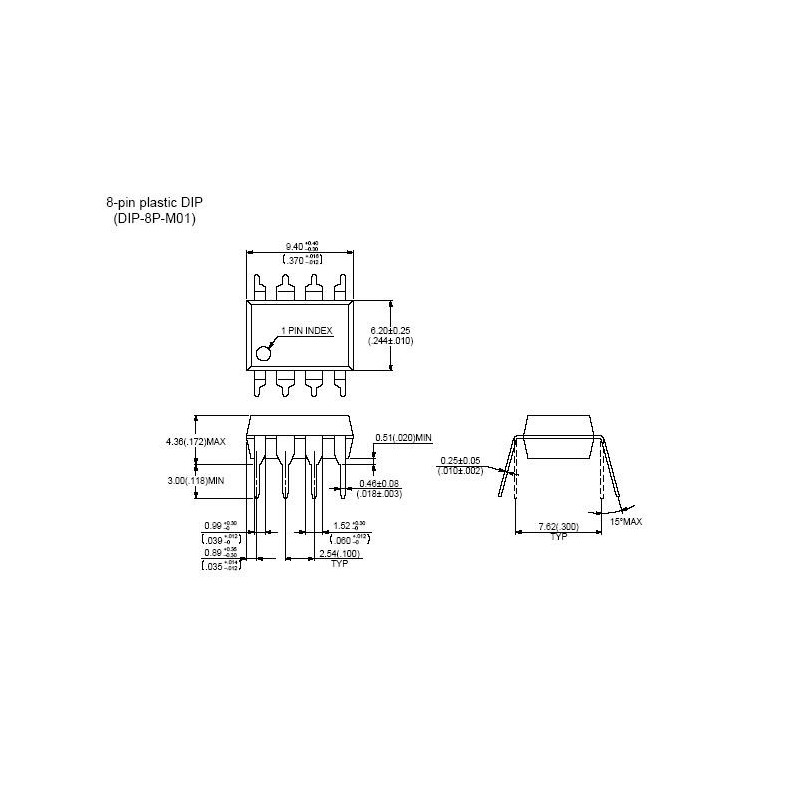

Microxip amb encapsulat DIP-8 de DC-Car.

El mòdul L6 realitza 2 escombrats simultanis de 3 llums a diferents velocitats, per controlar 2 Rotatius de 3 llums.

Els ànodes (pols positius) de tots els LEDs estan connectats entre si i connectats a la sortida + del transformador de voltatge del decoder DC-Car. Els valors de les resistències són entre 330 ohms i 470 ohms, depenent de la intensitat de llum desitjada. Com que només s'encén un LED a la vegada en cada rotatori, només es necessita una resistència en el pol positiu de cada rotatori.

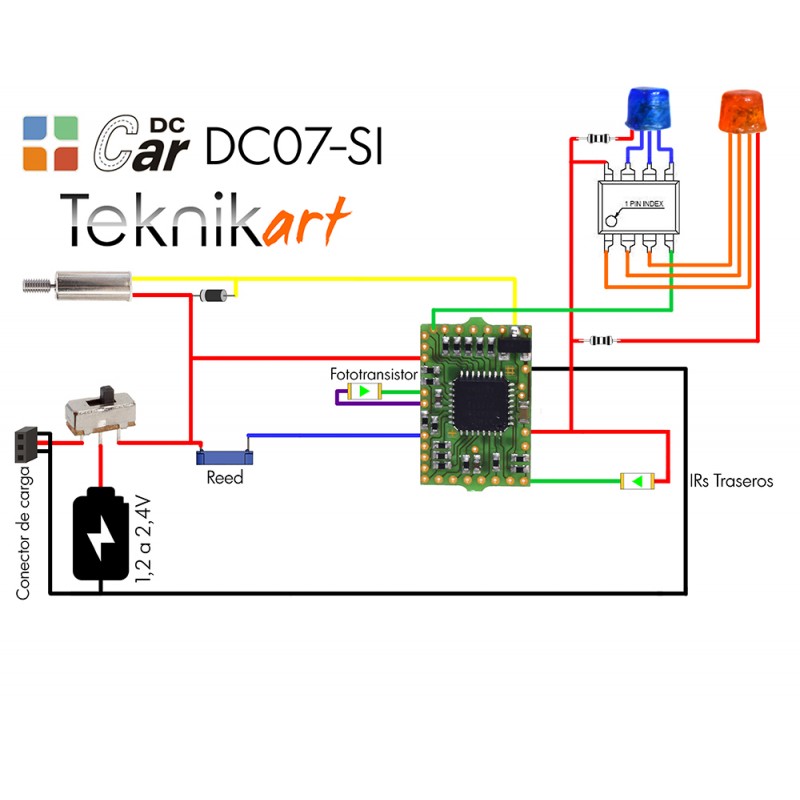

El control del mòdul es realitza normalment mitjançant una de les sortides flash del decoder, sense resistència. En esquema d'exemple s'ha fet servir la sortida de flash 3. La CV de la sortida corresponent ha de canviar-se a sortida de llum contínua (255) sense intermitència.

PIN 1: Rotatiu 1 Led 1
PIN 2: Rotatiu 1 Led 2
PIN 3: Rotatiu 1 Led 3
PIN 4: Negatiu
PIN 5: Rotatiu 2 Led 1
PIN 6: Rotatiu 2 Led 2
PIN 7: Rotatiu 2 Led 3
PIN 8: Positiu (3'5 / 5 V cc)
