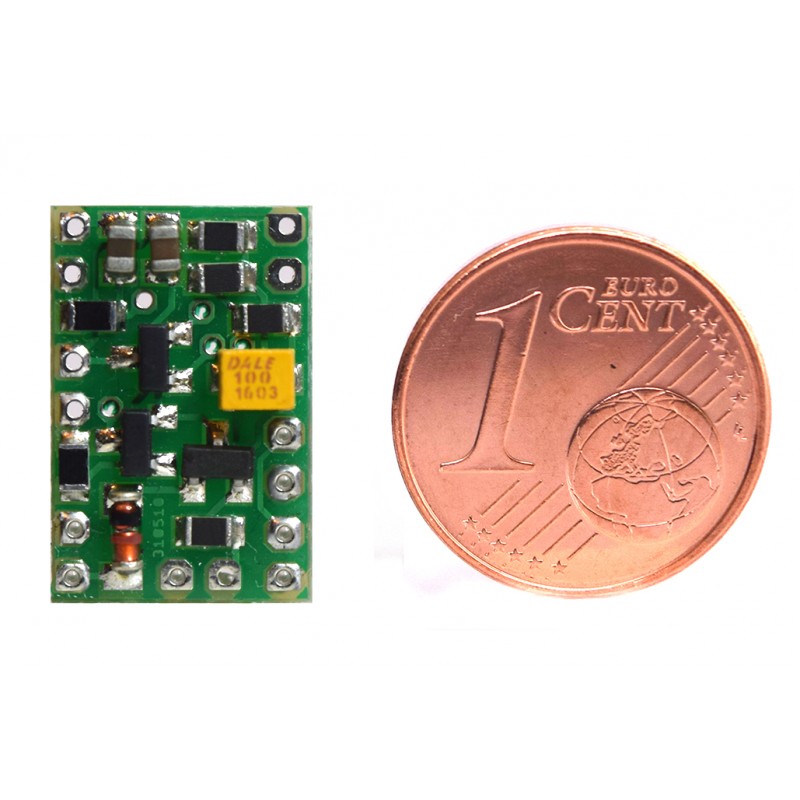

Mòdul d'il·luminació de emergencies (2'4 V)

Amb aquest mòdul d'il·luminació que funciona a una tensió d'alimentació de 1'2 V (o 2'4 V si es connecta un díode en sèrie), es pot instal·lar la següent il·luminació, en un vehicle Car System analògic:

• Llum de davantera: 2x led blanc (Tipus 0603)
• Llum del darrere: 2x led vermell (Tipus 0603)
• 2 sortides per a llums laterals de posició: 2 + 2 led grocs (Tipus 0603)
• 2 sortides per a llums intermitents d'emergències: 2x led blau (Tipus 0603)

Les resistències en sèrie de cada sortida de leds ja estan incloses a la placa PCB

Si la llum intermitent és massa ràpida, s'ha d'instal·lar una resistència addicional en el cable negatiu de 30-68 ohms.
